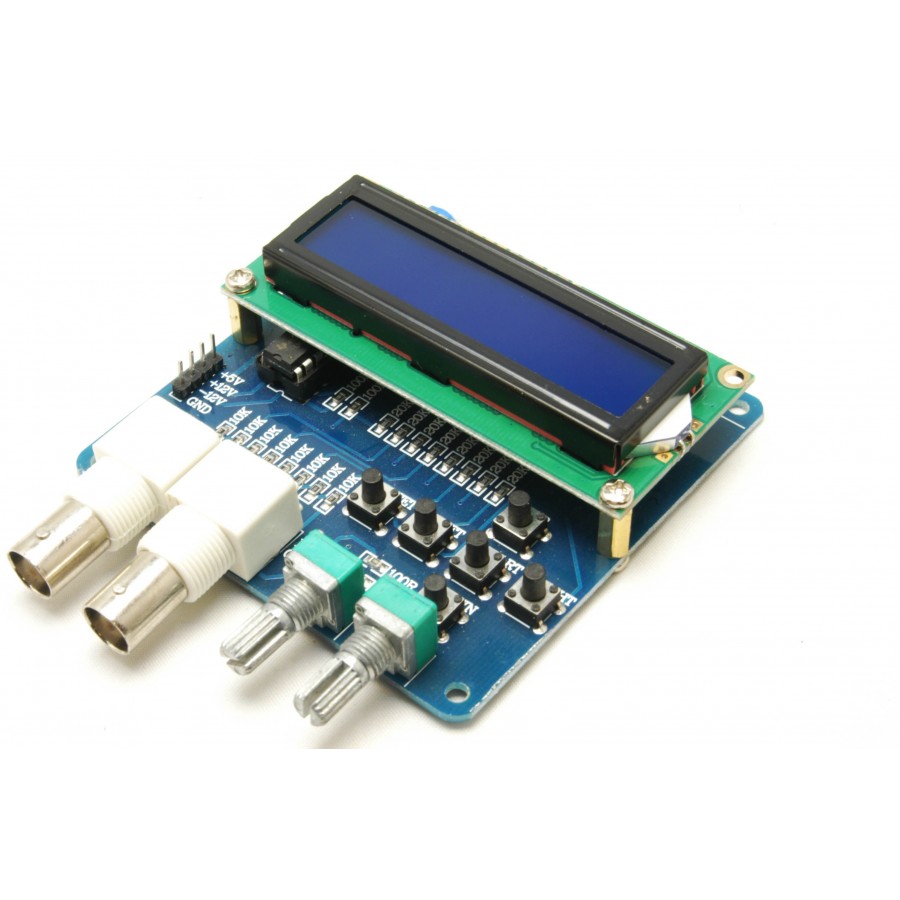

> >Generatore di funzioni DDS montato e collaudato BF + Mhz

Generatore di funzioni DDS montato e collaudato BF + Mhz

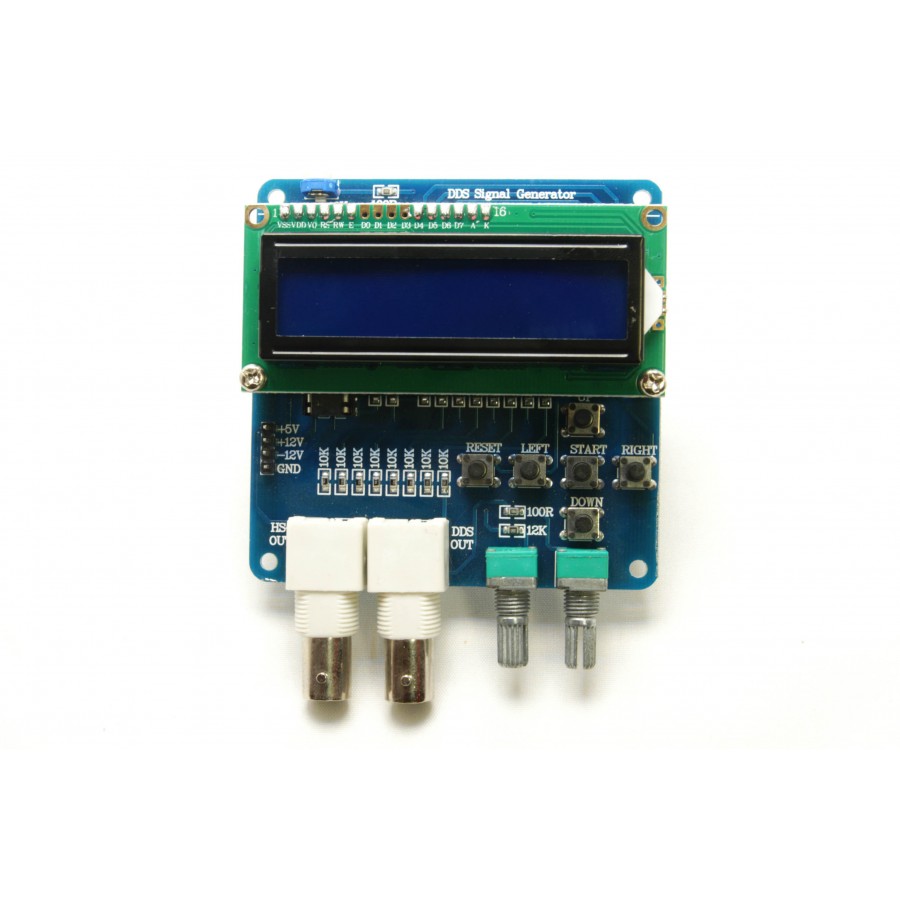

Generatore di funzioni DDS Visualizza ingrandito

K_DDS_01

Nuovo prodotto

Generatore di funzioni digitale.
Strumento estremamente economico , per iniziare.
100 Hz - 65 Khz.

Maggiori dettagli

Questo prodotto non è più disponibile

21,31 €

Aggiungi alla lista dei desideri

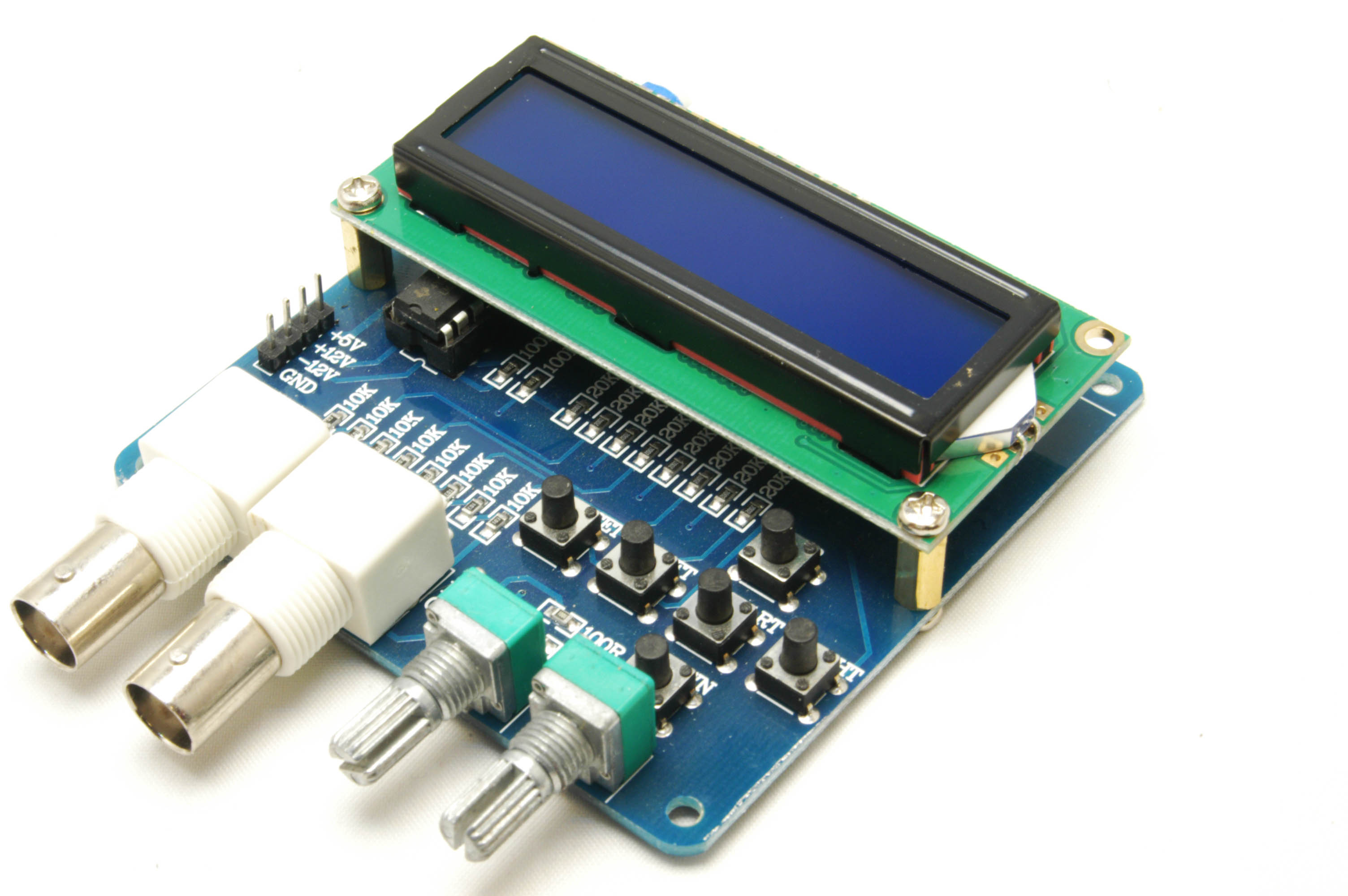

Generatore di funzioni DDS.

Generatore di funzioni montato e collaudato.

Genera forme d'onda  Sinusoidale , Quadra , Triangolare , Dente di sega , rumore
Fino a 65 Khz

Disponibile modalità onda quadra ad alta velocità con frequenze selezionabili tra  1 , 2 , 4 , 8 Mhz

Richiede le seguenti alimentazioni :
+ 5Vdc per la sezione digtale
+12 / -12 Vdc per la sezione analogica

Ottimo strumento economico per fare i primi passi con un generatore di funzioni.
A bordo microprocessore che genera le forme d'onda richieste.

Tramite pulsanti Up / Down è possibile "navigare" tra le diverse modalità  (vedi dettagli di seguito)

Tramite i pulsanti Left / right si può  variare la frequenza in uscita , con step impostabile.

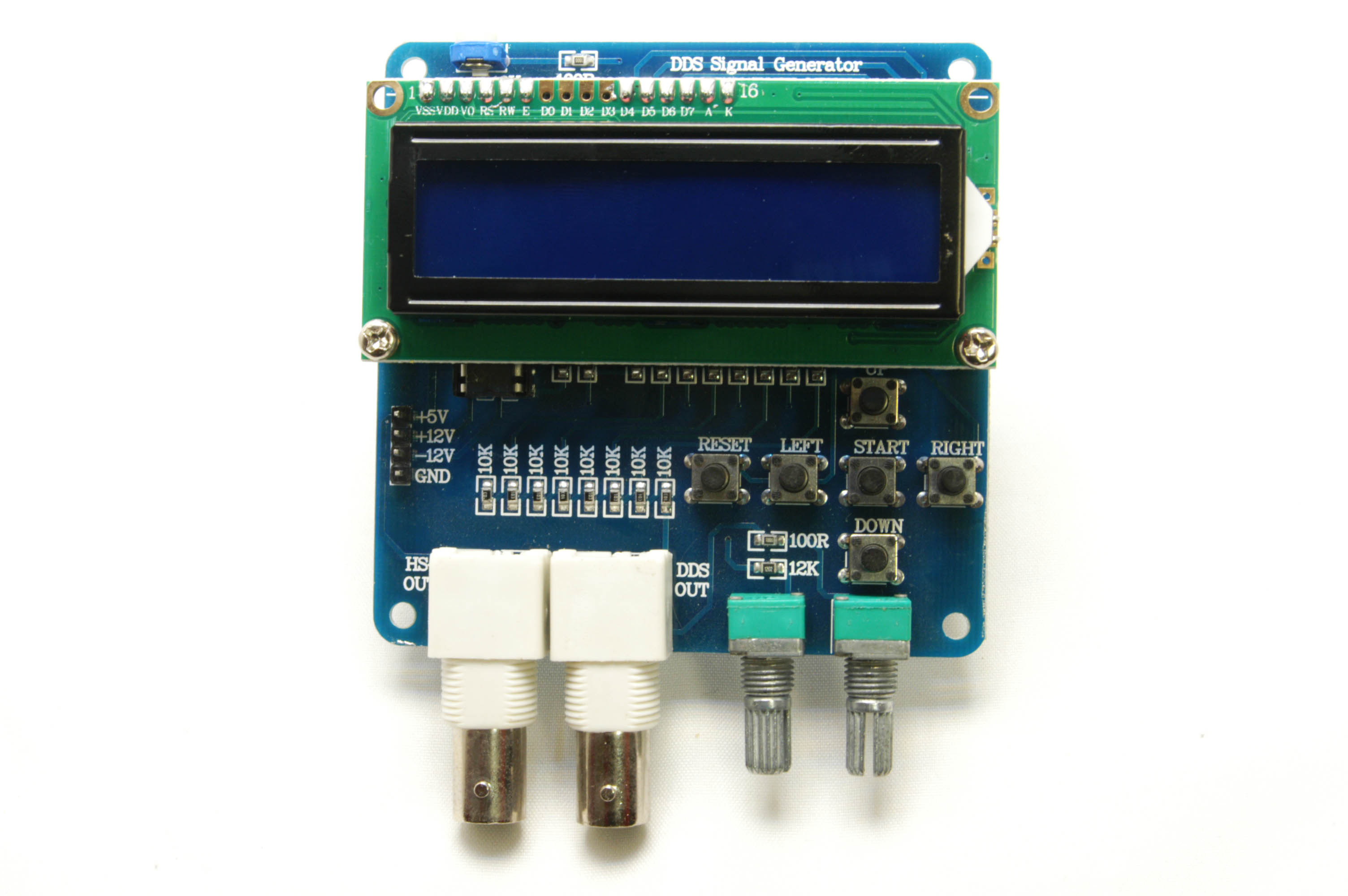

Connettore BNC di destra : Onde Sinusoidale , quadra , triangolare , dente di sega , noise fino a 65 Khz

Connettore BNC di sinistra : Onda quadra con frequenza impostabile tra  1 , 2 , 4 , 8 Mhz


I potenziometri a bordo permettono di regolare ampiezza del segnale in uscita e l'offset.


Questo strumento è idele per l'hobbista che vuole testare apparecchiature come preamplificatori , amplificatori di BF
oppure fare esperimenti magari insieme ad un oscilloscopio.

A breve sarà disponibile oscilloscopio in KIT


Per eventuali domante , contattateci!











Modalità di funzionamento

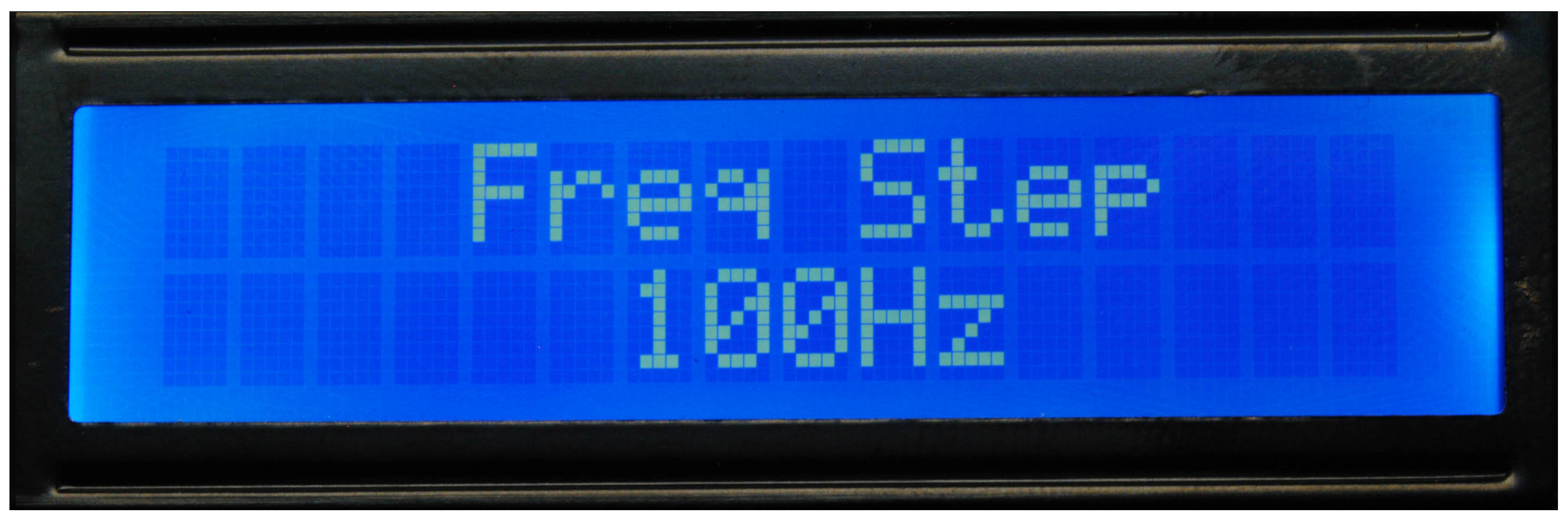

Impostazione Step di aumento / diminuzione frequenza

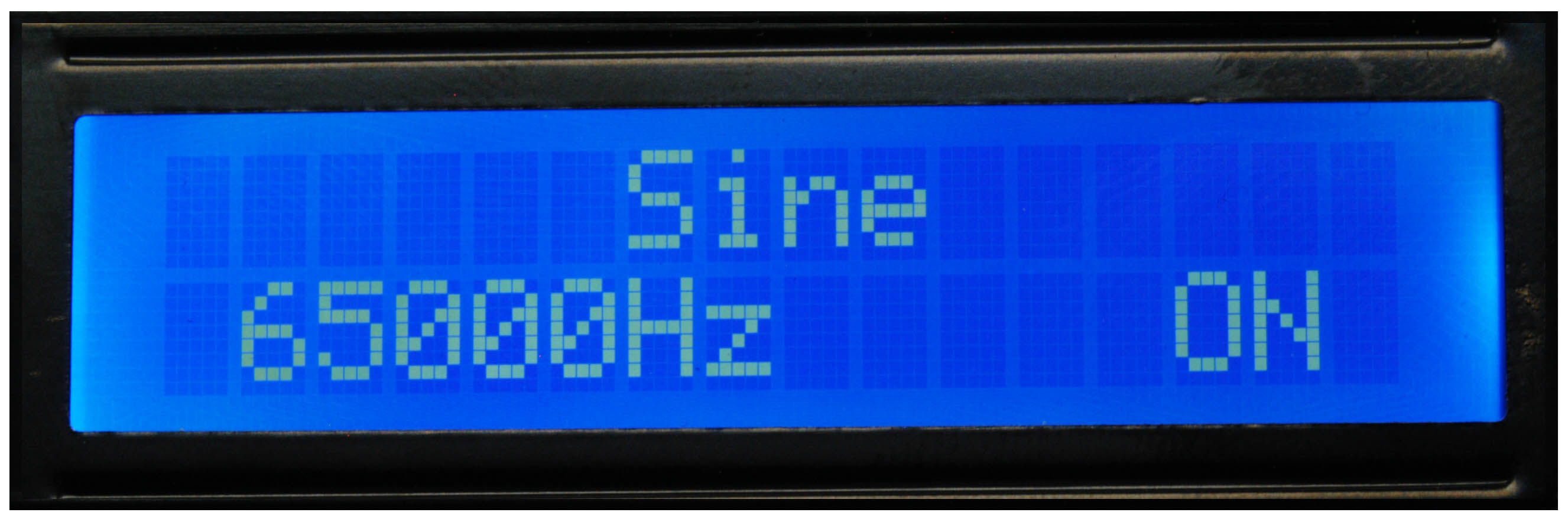

Modalità generazione onda Sinusoidale

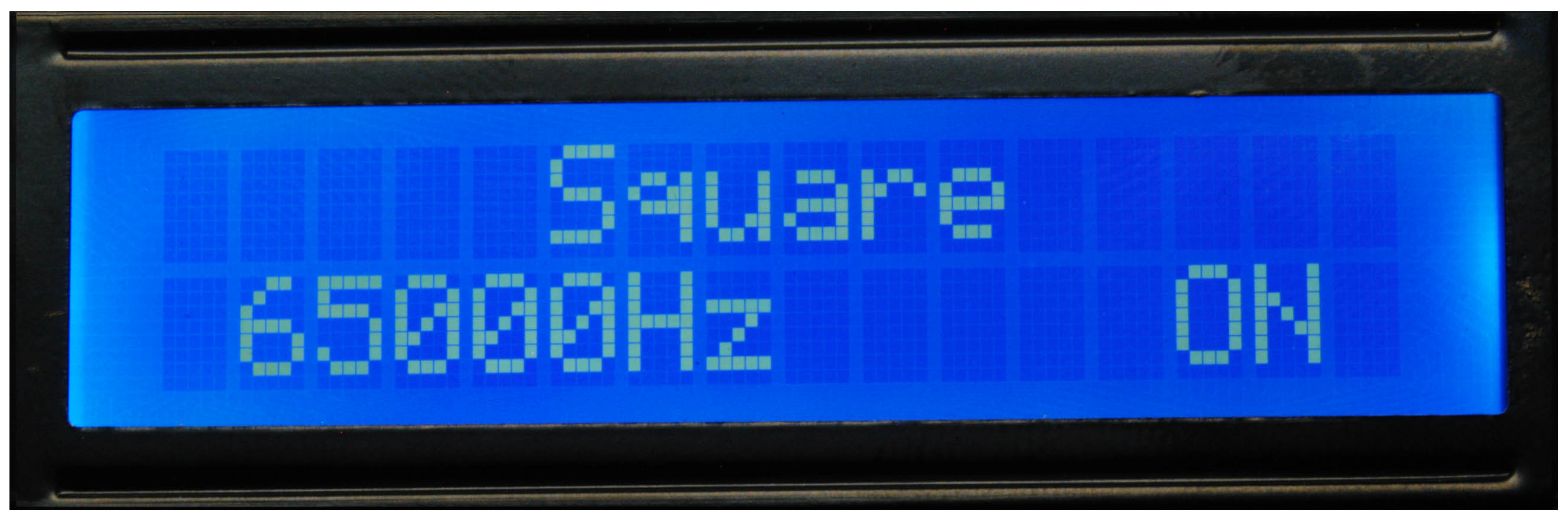

Modalità generazione onda Quadra

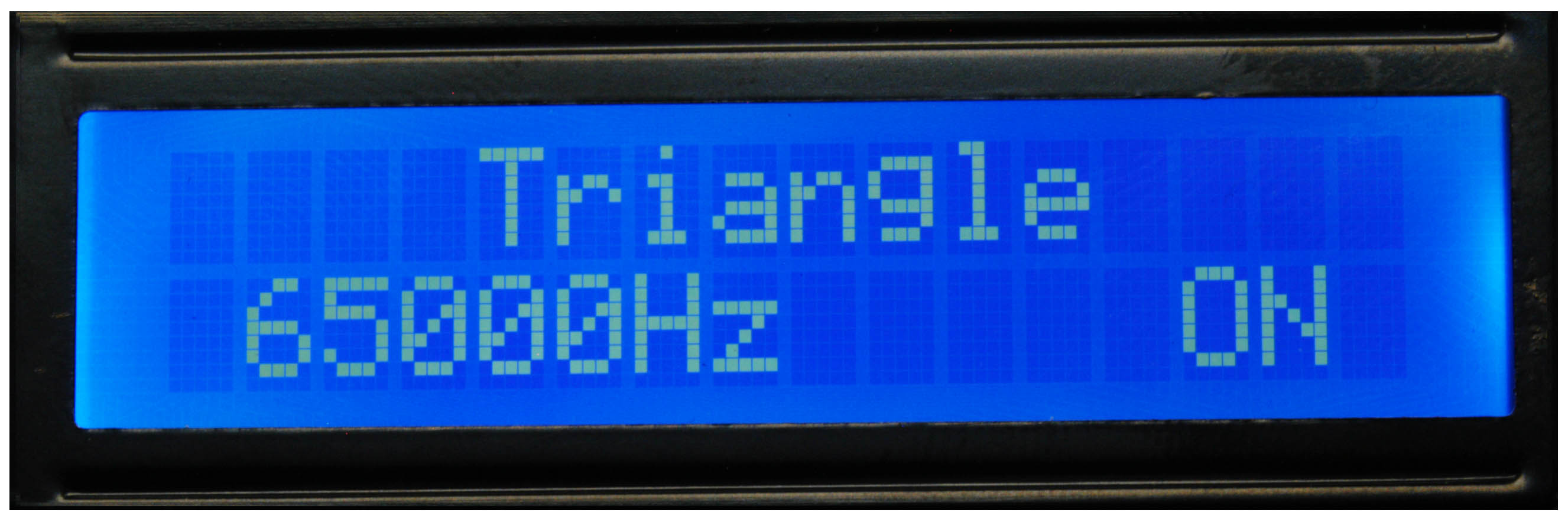

Modalità generazione onda Triangolare

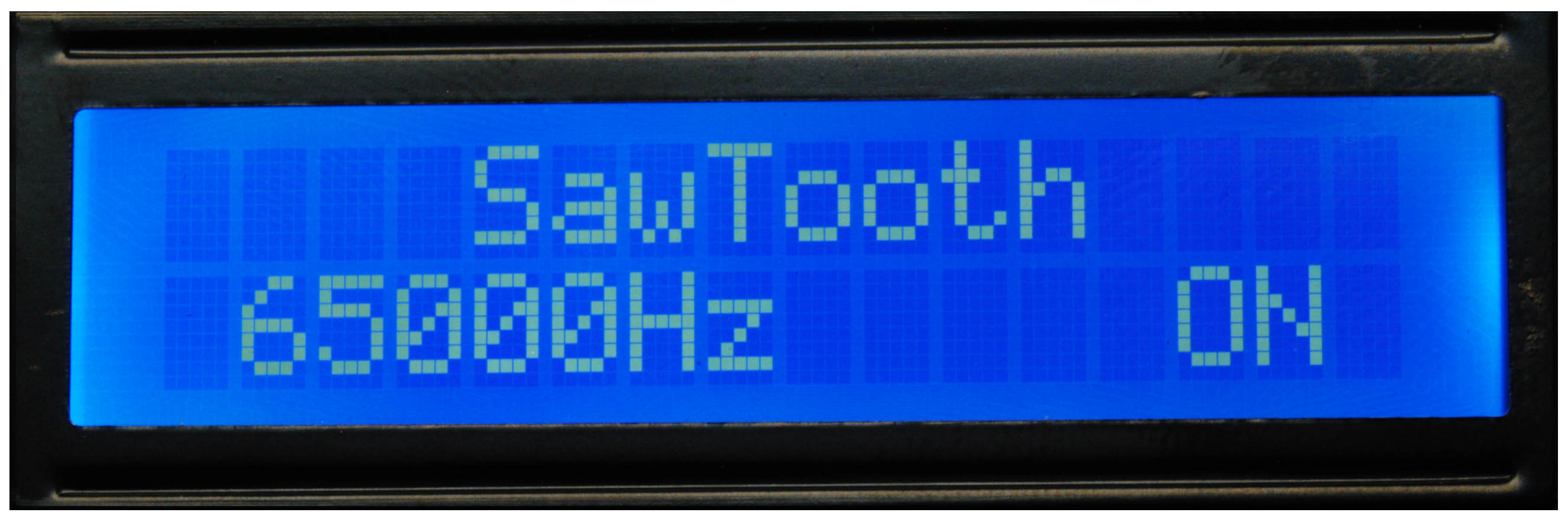

Modalità generazione onda dente di seg

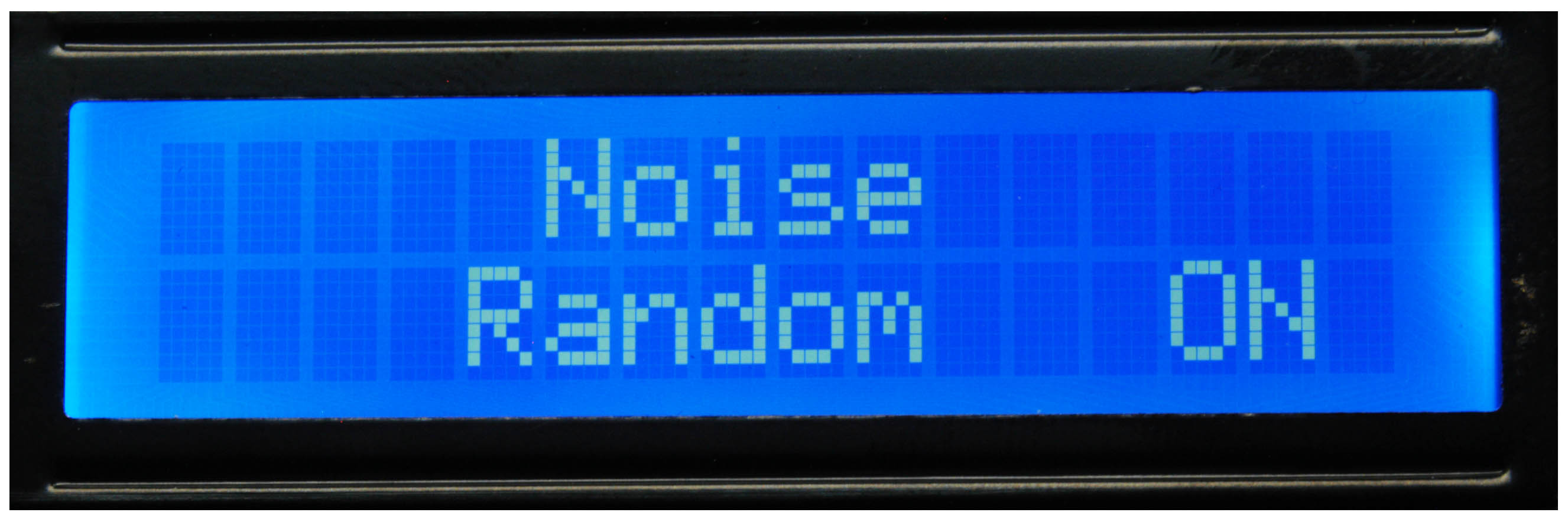

Modalità generazione rumore

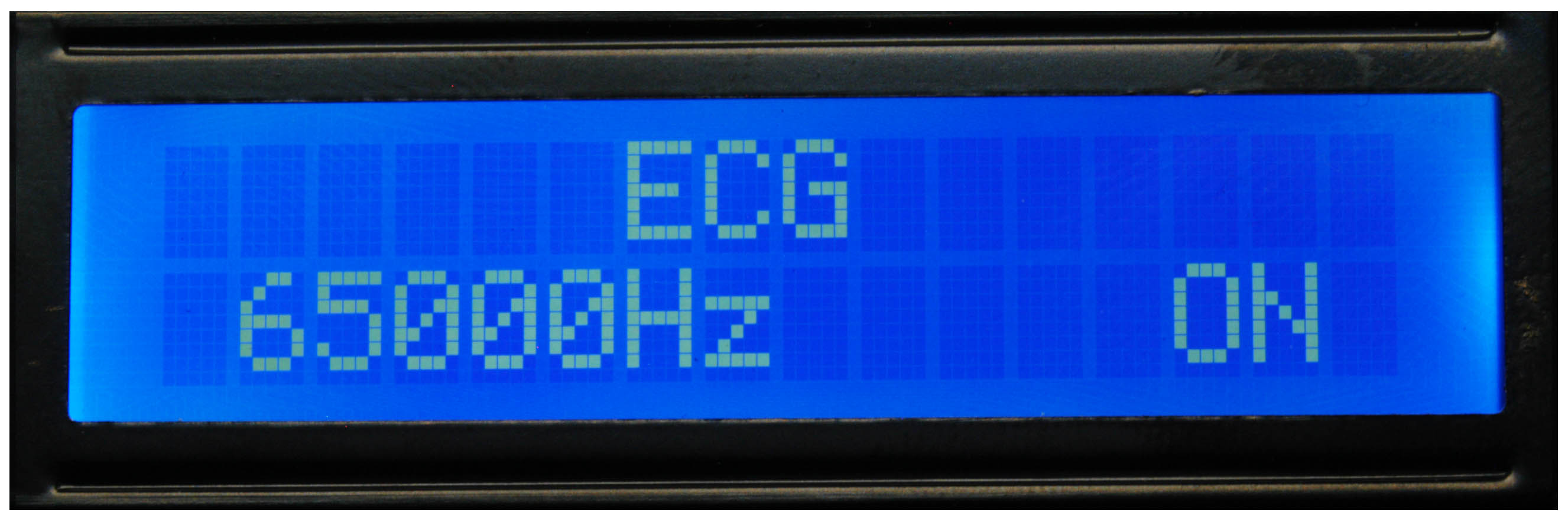

Simulatore impulso ECG

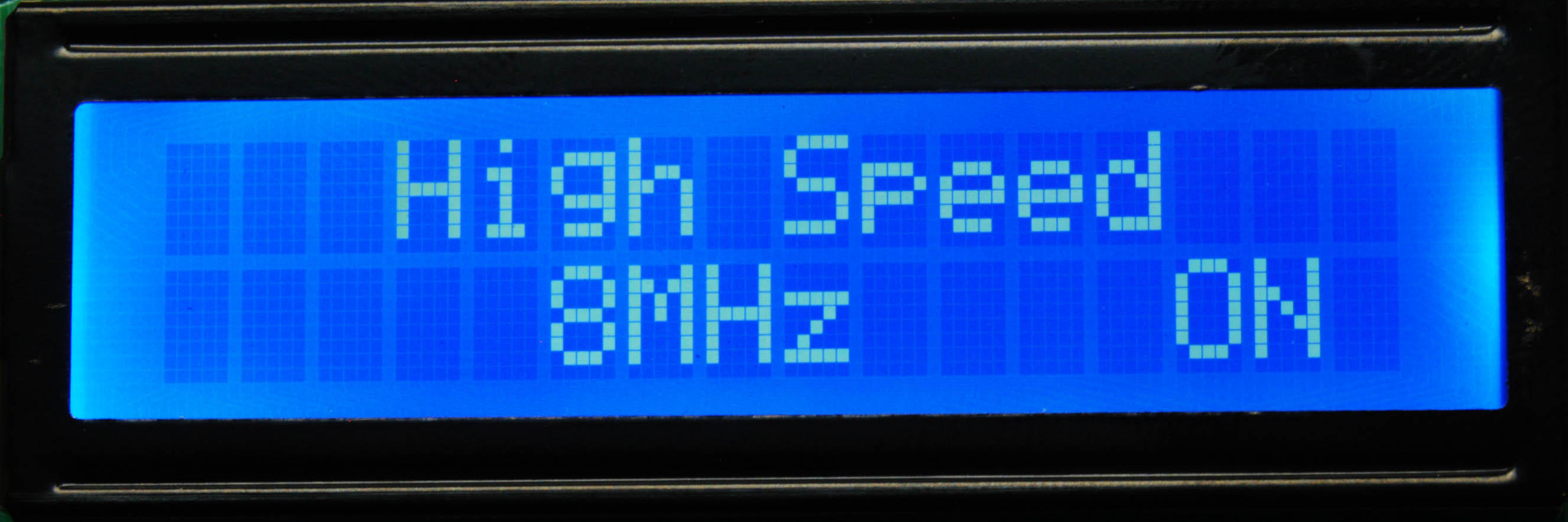

Generatore onda quadra high speed selezionabile tra 1 , 2 , 4 , 8 Mhz





Caratteristiche tecniche
Caratteristiche elettriche

Tensione di alimentazione : 5 Vdc , +/- 12 Vdc
Assorbimento max : 200 mA

Uscita
Regolabile fino a 6 vpp

Numero canali

1 (Mono)
Dimensioni

Larghezza  12 cm
Profondità  14 cm
Peso         100 g

Connessioni

Pin per alimentazione , BNC per segnali in uscita.
